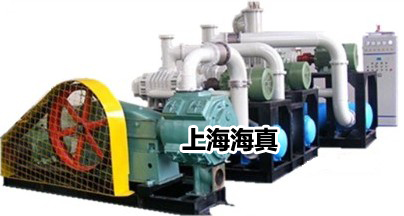

亞磷酸/甲酯(zhi)真(zhen)空(kong)抽氣(qi)機組
????
|
| ZJP-C系列 |
- 采用機械密封代替普通羅茨泵的活塞環密封，從而使工作腔與齒輪腔徹底分開，達到工腔內完全干式。
- 被抽氣體被壓縮后不會冷凝在泵的齒輪腔內，因而，齒輪箱內的潤滑油不會被乳化，腐蝕性氣體不會流經到軸承腔。
- 轉子表面及泵腔內壁等氣體流經的表面鍍有高效牢固的防腐層，可以有效地防止化工、制藥行業的腐蝕性氣體對泵本身的腐蝕。
|
|
大型真空機組在化工制藥行業中的應用 |
石油化工制藥行業中需要大抽速的場合，以往大都采用多臺往復泵或滑閥泵并聯，甚至采用水蒸汽噴射泵來解決。在本文中，介紹了適合上述條件下使用的，與常規泵類相比具有極大優越性的新型大型真空泵機組。并給出了實際使用的例子。
一、概述
在(zai)石油(you)(you)化工(gong)制藥行業，許(xu)多(duo)流程(cheng)都需要(yao)在(zai)真(zhen)空(kong)環(huan)境下進行，因(yin)(yin)而使(shi)用大量的(de)真(zhen)空(kong)泵(beng)。因(yin)(yin)為常規單臺(tai)泵(beng)的(de)抽氣量有(you)(you)限，在(zai)需要(yao)大抽速的(de)場(chang)合就只能多(duo)臺(tai)泵(beng)、甚至(zhi)多(duo)達幾十臺(tai)泵(beng)并聯來解決。我(wo)公司于九(jiu)十年代(dai)初開發成(cheng)功的(de)氣冷式(shi)直(zhi)排大氣羅茨泵(beng)，由于較普(pu)通真(zhen)空(kong)泵(beng)具(ju)有(you)(you)不(bu)(bu)同的(de)特(te)性(xing)(xing)，其組成(cheng)的(de)機組，特(te)別適用于石油(you)(you)化工(gong)制藥行業需要(yao)大抽速的(de)場(chang)合。其主要(yao)優點表現(xian)在(zai)：(1)節約(yue)大量電能。(2)占地面(mian)積小。(3)振動噪聲小。(4)壽命(ming)長(chang)，維修(xiu)工(gong)作(zuo)量小。(5)不(bu)(bu)對系統構成(cheng)污染，并能回(hui)收可(ke)凝性(xing)(xing)物料。(6)能方便地制成(cheng)耐腐蝕型泵(beng)及機組。下面(mian)就這一新型大型真(zhen)空(kong)機組作(zuo)一介紹。 |
|
|
二、氣冷式直排大氣羅茨真空泵
氣冷式直排大氣羅茨真空泵，是國際上八十年代開發成功的新型真空獲得設備，我公司于九十年代初試制成功，目前已形成系列產品。該類型真空泵與普通羅茨真空泵相比，一個重要的特點是能承受高壓差，因而能直排大氣，而不象普通羅茨真空泵那樣要配用前級泵。普通羅茨不能承受高壓差，是因為受到各方面因素的制約：（1）軸的強度、軸承的額定壽命、電機功率。（2）泵的壓縮熱平衡。直排大氣羅茨真空泵較好地解決了上述問題，特別是泵的壓縮熱平衡問題，因而能在高壓差下長期運行。而普通羅茨泵的壓差超過其最大允許壓差（一般為<1×104Pa）運轉超過計劃小時將發熱卡死。
三、壓縮熱平衡問題的解決
氣冷式直排大氣羅茨真空泵與普通羅茨真空泵相比，最大的不同在于前者找到了解決壓縮熱平衡問題的方法。羅茨真空泵的壓縮功率為
N=△PS
其中N為壓縮功，單位W。
△P為泵的壓差，單位為Pa，△P=P2-P1，P2：羅茨泵出口壓力，P1：羅茨泵進口壓力。
S：泵的理論抽速，單位為m3/s
此壓縮功將大部分轉化為熱量。
以LQ1200為例，當壓差△P=5.32×104Pa時，其發熱功率為A=5.32×104×1.2=6.384×104W=63.84(kw)，實際中，如此大的發熱功率是依靠配用一只熱交換器把熱量帶走，而經過冷卻的氣體再返回去冷卻泵的轉子與泵體。
（這就是氣冷式直排大氣羅茨泵名稱的來歷。）
四、氣冷式直排大氣羅茨真空泵機組
在石油化工制藥行業中需要大抽速的場合，氣冷式直排大氣羅茨真空泵只有配成機組，才能充分顯示出其優點。
1、節能效果明顯。經過適當匹配后，真空機組的節能效果將十分明顯，將高達20-80%，后面將用實例說明。
2、占地面積小。由于該泵轉動件為對稱零件，能很方便地做到動平衡，因而能做成高轉速，一般為1500r/min，而這是往復真空泵和滑閥泵難以做到的。氣冷式直排大氣羅茨真空泵機組能做成大抽速，與相同抽速的普通真空泵相比體積和占地面積都小。其振動也小。
3、壽命長，維修工作量小。由于氣冷式直排大氣羅茨真空泵在工作中轉子間存在間隙，相互之間不直接接觸，從而沒有磨損，也不存在排氣閥，所以壽命長，維修工作量很小，從而可節省大筆的維修費用。
4、工作腔內沒有潤滑油，因而不會對系統構成污染，并能方便地回收可凝性物料。
5、結構稍作(zuo)改動，把氣體流經(jing)過(guo)的(de)部件表面作(zuo)防腐(fu)處理，能(neng)方便地制成耐腐(fu)蝕泵，以適(shi)應腐(fu)蝕性場合的(de)使用。
應用實例一、新穎的亞磷酸-二甲酯真空抽氣系統
1. 方案的提出
亞磷酸-二甲酯的真空系統過去一般采用多臺W型往復式真空泵并聯組合，而W型往復式真空泵組合的真空系統普遍存在以下幾個問題：1). 效率低，消耗功率過大；2). 排出的氣體溫度過高，氯甲烷回收過程中壓縮所需的功率比較大；3). 噪音高，工作環境差。以上幾個問題長期以來一直困擾著諸多化工廠。我公司技術人員根據氣冷羅茨泵的工作特點，提出采用氣冷羅茨泵機組代替W型往復式真空泵。
2. 方案的確定
2.1 亞磷酸-二甲酯的真空系統的技術要求
2.1.1 真空抽氣系統所抽的氣體為氯甲烷；
2.1.2 真空抽氣系統性能
a). 極限壓力≤100Pa
b). 真空抽氣系統在入口壓力5000Pa(-0.095Mpa)時的抽氣速率≥2150L/S
c). 機組應能在2×103Pa~1×104Pa(-0.095Mpa~-0.09Mpa)范圍各點入口壓力下安全長期運行。
2.2 氣冷式羅茨真空泵機組的組合
眾所周知，氣冷式羅茨真空泵可以承受一個大氣壓以內的任何壓差，并在此壓差下連續長期安全工作。按上面的技術要求，比較各種氣冷式羅茨真空泵機組以后。決定采用JZQY2500-222氣冷式羅茨真空泵機組系統。
|
